رفع خطای Too many attempts made for this increment در آباکوس

روش‌های رفع خطا: دقت کنید که رفع این نوع خطا گاهی اوقات با انجام بسیاری از راهکارها امکان‌پذیر نیست. اما اصلی‌ترین روش‌های رفع آن را خدمت شما ارائه می‌دهیم. در ابتدای کار، ماژول بارگذاری (Load Module) و شرایط مرزی (Boundary condition) را چک کنید و دقت کنید که واحد‌های بارگذاری با واحدهای ابعاد و خواص فیزیکی-مکانیکی ماده انطباق داشته باشند. در صورت وقوع مجدد خطا، پارامترهای مش‌بندی شامل اندازه استاندارد مش و نوع مش را کنترل کنید. در ماژول استپ نیز می‌توان مقادیر بیشنیه و کمینه تایم اینکریمنت (Time Increment) را کاهش دهید.

رفع خطای Too many increments needed to complete the step در آباکوس

روش‌های رفع خطا: باید به ماژول Step مراجعه کرد و در بخش Incrementation آباکوس مقدار عدد روبه‌روی گزینه Maximum number of increments را افزایش داد.

رفع خطای Node have Inactive DOF در آباکوس

روش‌های رفع خطا: به منظور رفع این خطا، ابتدا باید وارد ماژول مش (Mesh Module) شده و با استفاده از گزینه اختصاص نوع المان (Assign Element Type) المان مخصوص به نوع تحلیل را انتخاب کنید. چنانچه تغییر نوع المان امکان‌پذیر نبود، باید با استفاده از قیدهای ارائه‌شده در ماژول اینتراکشن یا برهمکنش (Interaction) شرایطی را برای اعمال بار لحاظ کنید. می‌توانید از قیودی همچون ریجید بادی (Rigid Body) یا کوپلینگ (Coupling) بین صفحه مورد نظر از جسم و یک نقطه مرجع استفاده کنید و بارگذاری را به این نقطه وارد نمایید.

رفع خطای Missing Property Definition در آباکوس

روش‌های رفع خطا: برای رفع این خطا وارد ماژول Property شوید و تعریف سطح مقطع مناسب برای قطعه را بررسی و یا اصلاح کنید. همچنین ممکن است در ماژول Property برای قطعه مورد نظرتان هندسه پوسته یا شل (Shell) و یا مقطعی مانند خرپا (Truss) تعریف کرده‌اید، اما در ماژول Mesh المان Shell یا Truss به آن اختصاص نداده‌اید.

رفع خطای Analysis Input File Processor exited with an error

روش‌های رفع خطا: برای رفع این خطا اولین کاری که باید انجام دهید، تغییر نام جاب قبلی با استفاده Rename است. اگر کارساز نبود، جاب قبلی را حذف کرده و یک جاب جدید با نامی متفاوت از نام‌ قبلی، اجرا کنید. اگر این راهکار نیز جواب نداد، مجدداً ماژول خواص (Property)، شرایط مرزی (Boundary Condition) و مش (Mesh) را چک و یا ویرایش کنید.

رفع خطای Time increment required is less than minimum specified در آباکوس

روش‌های رفع خطا: به منظور رفع این نوع خطا، ضروریست که ابتدا به بررسی موارد ذکر شده بپردازید و واحدها و همچنین محدوده مجاز بارگذاری مدل را چک کنید. اما اگر مشکلی در بندهای فوق مشاهده نشد، به ماژول Step رفته و در زبانه Incrementation از تنظیمات حلگری که تعریف کرده‌اید، مقدار پارامتر minimum increment size را به عددی کوچکتر (مانند 1e-9) تغییر دهید.

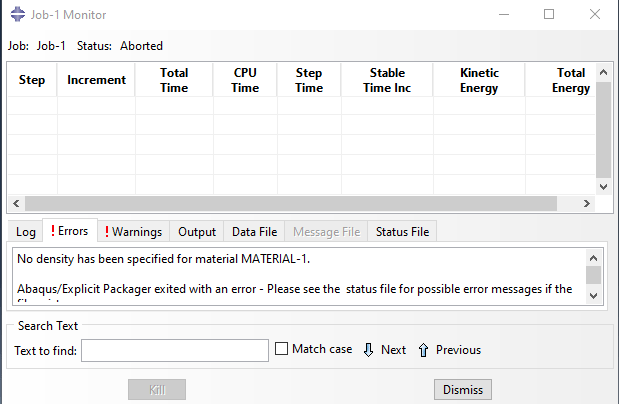

خطای No Density has been specified در آباکوس

روش‌های رفع خطا: توجه داشته باشید که در حین کار با حلگر آباکوس اکسپلیسیت (Abaqus/explicit)، تعریف چگالی مواد با واحد علمی معتبر فراموش نشود. برای رفع این خطا نیز در آباکوس باید به ماژول Property آباکوس رفته و مقدار چگالی ماده را وارد و یا اگر اشتباه است، ویرایش نمایید.

رفع خطای nodes have dof on which velocity/displacement/acceleration/base motion etc constraints are specified simultaneously. The nodes have been identified in node set ErrNodeBCRedundantDof در آباکوس

روش‌های رفع خطا: برای رفع این خطا باید در گام ابتدایی به ماژول بارگذاری (Load) مراجعه کرده و شرایط مرزی تعریف شده برای گره‌ها و سِت (Set) هارا چک کنید. اگر برای یک گره دوشرط مرزی همزمان تعریف شده بود، حتماً آن را برطرف کنید.

رفع  خطای elements have missing property definitions در آباکوس

روش‌های رفع خطا:

برای اینکه المان ها دارای خاصیت رفتاری ( مکانیکی، حرارتی، ترمو مکانیکی و …. ) باشند، می بایست مراحل زیر سپری شود:

الف ) تعریف ماده و خواص فیزیکی مربوطه

ب) تعریف section با ماده مربوطه (که مثلا به لحاظ shell یا solid بودن باید با part که می خواهید به آن خواص رفتاری نسبت دهید، متناسب باشد.)

ج) اختصاص دادن section تعریف شده به part

زمانی که به هر part در ماژول property، section اختصاص می دهید، رنگ آن part در این ماژول سبز آبی یا اصطلاحا aqua می شود. در صورتی که در مدلتان همه یا بخشی (partition) از یک part که deformable تعریف شده، در ماژول property فاقد رنگ نامبرده باشد، شما حتما با این خطا مواجه می شوید. در صورت بروز این خطا، یکی از راه های برطرف کردن آن بازگشت به ماژول property و چک کردن رنگ تمام part های deformable می باشد.

رفع  خطای The elements contained in element set have distorted excessively در آباکوس

روش‌های رفع خطا:

در این خصوص می توان به موارد زیر اشاره نمود:

تحلیل های پلاستیسیته یا شکل دهی که در آنها ماده دچار کرنش ها و تغییر شکل های بزرگ می شود.
تحلیل های کوپل سازه و سیالی نظیر sloshing که در آنها برای مدل سازی تلاطم در سیال با اختصاص دادن معادلات حالت و خصوصیات ویژه ای به سیال، سعی می شود تا با استفاده از تکنیک المان محدود بجای استفاده از تکنیک های دینامیک سیالات محاسباتی (CFD)، معادلات سیال حل شود.

برای برطرف کردن این خطا باید تمهیداتی در نظر گرفته شود که در طول حل job، المان ها بیش از حد دچار تغییر شکل نشوند. استفاده از نکات زیر می تواند کارساز باشد:

ریز کردن سایز المان ها و تغییر تکنیک های مش زنی سازه به گونه ای که سبب افزایش کیفیت المان های ایجاد شده بشود، می تواند به حل کامل آنالیز کمک کند.
تغییر مرتبه المان ها از ۱ به ۲، با اینکه سبب افزایش قابل توجه حجم آنالیز و فضای اشغال شده از RAM کامپیوتر می شود، یکی از آسان ترین راه ها برای بالا بردن احتمال به اتمام رسیدن آنالیز است.
در برخی از مسایل، این احتمال وجود دارد که شاید سطح کرنش های محاسبه شده، تا حدی بالا رفته باشد که سبب ورود ماده به ناحیه آسیب خود بشود و برای ادامه آنالیز از نقطه مشخصی به بعد، حتما باید معیار آسیب برای ماده مذکور تعریف می شده است. عدم تعریف معیار شروع و رشد آسیب مناسب، یکی از اشتباهات متداول کاربران آباکوس است که می تواند سبب بروز این خطا بشود.
در مواردی نظیر برخی از آنالیز های شکل دهی که در آنها افزایش چگالی مش و بالا بردن مرتبه المان ها به تنهایی سبب تکمیل آنالیز نمی شود، می توان با تعریف مناسب الگوریتم مش زنی تطبیقی Arbitrary Lagrangian-Eulerian برای part هایی که دچار تغییر شکل زیاد می شوند، تا حد زیادی سبب تکمیل و جلو رفتن آنالیز شد. البته استفاده از این تکنیک در شبیه سازی، همانند سایر راه حل های ارائه شده سبب افزایش زمان آنالیز می شود.

رفع  خطای the executable standard.exe aborted with system error code 1073741819 در آباکوس

روش‌های رفع خطا:

در صورتی که شما از ورژن ۶٫۱۳ و بالاتر آباکوس استفاده می کنید، در زمانی که با این خطا مواجه شدید، پیش از انجام اصلاحاتی در مدل، می توانید از مسیر

Simulia/abaqus/6.13(or 14 or….)/code/bin

فایل mkl_avx2.dll را پیدا کرده و نام آن را به mkl_avx2.dll.11.0.0.1 تغییر دهید. این تغییر نام اثر منفی بر روی نرم افزار ندارد. اگر پس از این تغییر نام، دوباره job مربوطه را submit نمودید و باز هم با این خطا مواجه شدید، این بدان معناست که در مدل شما ناهمگونی بین برخی از تنظیمات و پارامتر های مقداردهی شده وجود دارد و باید رفع گردد. برای مشخص شدن علت وقوع خطا، می توانید تنظیمات مختلف را اضافه و کم کنید و یا تغییری در اعداد وارد شده ایجاد نمایید و نتیجه را بررسی کنید. برای مثال اگر در مدل شرایط اولیه (predefined field) تعریف نموده اید، آن را حذف کنید و دوباره job را submit کنید. اگر در این هنگام دیگر خطا صادر نشد، این بدان معناست که مشکل از شرط اولیه تعریف شده بوده است.

رفع  خطای XML parsing failure for job Job-1-DN3-01. Shutting down socket and terminating all further messages. Please check the .log, .dat, .sta, or .msg files for information about the status of the job. در آباکوس

بهترین راه برای رفع این نوع خطا، بستن نرم افزار اباکوس، حذف دایرکتوری مدل ران شده‌ی قبلی و همچنین ریستارت کردن رایانه می‌باشد. لازم به ذکر است پس از ریستارت، جاب با نام و عنوان دیگری و در یک دایرکتوری جدیدی ساخته و اجرا گردد.

رفع خطای Abaqus/Standard Analysis exited with an error – Please see the message file for possible error messages if the file exists. در آباکوس

بهترین راه برای رفع این نوع خطا، بستن نرم افزار اباکوس، حذف دایرکتوری مدل ران شده‌ی قبلی و همچنین ریستارت کردن رایانه می‌باشد. لازم به ذکر است پس از ریستارت، جاب با نام و عنوان دیگری و در یک دایرکتوری جدیدی ساخته و اجرا گردد.
